产品详情

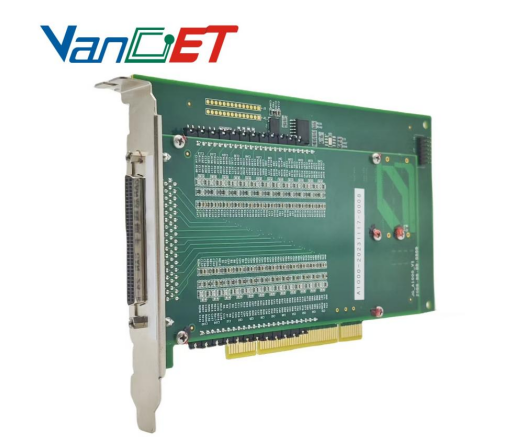

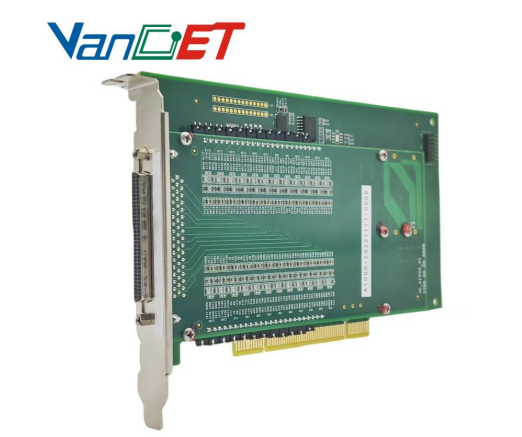

西安万协电子科技有限公司的CANFD-24-PXI/PXIe/CPCI/PCI/PCIe是一款包含多种通道配置的CANFD通讯板卡，其功能能够满足用户的通讯测试需求，良好的兼容性适用于各类系统配置。

技术规格

Ø 通道数：24

Ø 支持CANFD协议

Ø 支持CANFD通讯的各种帧格式：标准数据帧、扩展数据帧

Ø 支持波特率10kbps、20kbps、50kbps、100kbps、125kbs、200kbps、400kbps、800kbps、1Mbps，数据段波特率最大可支持5Mbps

Ø 数据段最大支持64字节

Ø 每路发送通道带64KB×32位 FIFO

Ø 每路接收通道带1MB×32位 FIFO

Ø 支持多种工作模式，正常模式，配置模式，环回模式

Ø 支持以可变速率发送数据帧

Ø 帧中仲裁段，数据段波特率可分别设置

Ø 发送和接收FIFO复位

Ø 波特率10Kbps～5Mbps，接收及发送可分别设置

Ø 添加时间标签功能

Ø 支持触发发送功能

Ø 接收标号过滤

Ø 标准CANFD数据格式，接收及发送可分别设置

Ø 支持帧屏蔽过滤功能

Ø 支持带触发发送、带时标接收功能

Ø 支持缓冲区满中断

其他规格

Ø物理尺寸：标准PXI/PXIe/CPCI 3U卡尺寸，160mm×100mm，公差小于0.2mm

标准PCI/PCIe 尺寸175mm×106mm，公差小于0.2mm

Ø 连 接 器：SCSI68母座

Ø Ø工作功耗：5V
