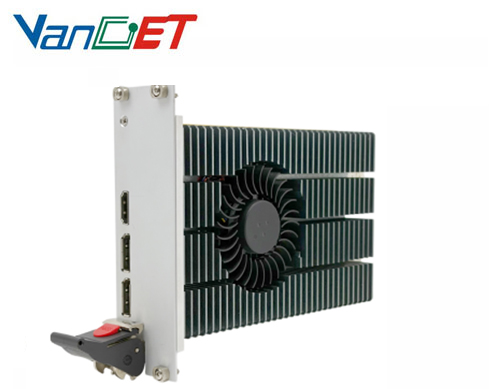

PXIe-16010 3通道RTX 4060独立显示板卡，PXIe接口
PXIe-16011 3通道RTX 4070独立显示板卡，PXIe接口
PXIe-16012 3通道RTX 4080独立显示板卡，PXIe接口
PXIe-16013 3通道RTX 4090独立显示板卡，PXIe接口
西安万协电子科技有限公司的PXIe-16010/16011/16012/16013是一款3通道RTX 4060/4070/4080/4090独立显示板卡，该板卡为我司自研PXIe 架构工业级显卡，搭载 NVIDIA GeForce RTX 40xx系列独立图形核心，适配工业实时图形渲染、高清视频编解码、CUDA 高速并行计算等核心业务，板卡采用工业级严苛设计，兼具低功耗运行、高可靠稳定性与硬实时响应能力，深度适配 PXIe 测试测量系统、工业自动化控制及工业测控等应用领域。
技术规格
Ø 符合PXI™-5 PXI Express Hardware Specification Rev1.1
Ø 3U PXIe，PCIe4.0 x8总线
Ø 基于NVIDIA Ada Lovelace架构
Ø 支持Geforce® RTX 4060/4070/4080/4090系列
Ø 支持2路Displayport输出和1路HDMI输出，分辨率可达7680*4320@60Hz
Ø 支持DirectX12和OpenGL4.6
Ø 工作温度0℃～+60℃（-20℃～+60℃可选）
Ø 储存温度-40℃～+85℃
Ø 支持Windows10及以上、Linux等操作系统
Ø 物理尺寸：3U卡尺寸，160mm×100mm×20mm，公差小于0.2mm；
Ø 工作功耗：≤130W；
Ø 相对湿度：5～95%，无凝结；
Ø 工作温度：0～60℃（-20℃～+60℃可选）；
Ø 工作湿度：0～95%，无凝露；
Ø 存储温度：-40～75℃；
Ø 存储湿度：10～90%，无凝结；
Ø 重量：不大于600g（含散热片）。
详细参数
产品型号 | PXIe-16010 | PXIe-16011 | PXIe-16012 | PXIe-16013 |
GPU 架构 | NVIDIA Ada Lovelace | NVIDIA Ada Lovelace | NVIDIA Ada Lovelace | NVIDIA Ada Lovelace |
图形处理器 | NVIDIA GeForce RTX4060 Max-Q | NVIDIA GeForce RTX4070 Max-Q | NVIDIA GeForce RTX4080 Max-Q | NVIDIA GeForce RTX4090 Max-Q |
总线类型 | PCIe 4.0 x8 | PCIe 4.0 x8 | PCIe 4.0 x8 | PCIe 4.0 x8 |
核心频率 | 1140MHz / 1470MHz (加速) | 735MHz / 1230MHz (加速) | 795MHz / 1350MHz (加速) | 930MHz / 1455MHz (加速) |
显存容量 | 8GB | 8GB | 12GB | 16GB |
显存位宽 | 128bit | 128bit | 192bit | 256bit |
显存类型 | GDDR6 | GDDR6 | GDDR6 | GDDR6 |
显存频率 | 2000MHz(16.0Gbps) | 2000MHz(16.0Gbps) | 2250MHz(18.0Gbps) | 2250MHz(18.0Gbps) |
显存带宽 | 256.0GB/s | 256.0GB/s | 432.0GB/s | 576.0GB/s |
板卡功耗 | 60W | 65W | 130W | 130W |
输出接口 | DP *2 HDM *1 | DP *2 HDM *1 | DP *2 HDM *1 | DP *2 HDM *1 |
最大分辨率 | DP：8K@120Hz HDMI：8K@60Hz | DP：8K@120Hz HDMI：8K@60Hz | DP：8K@120Hz HDMI：8K@60Hz | DP：8K@120Hz HDMI：8K@60Hz |
L2 缓存 | 32MB | 32MB | 48MB | 64MB |
工作温度 | 0~60℃ (可选 - 20℃) | 0~60℃ (可选 - 20℃) | 0~60℃ (可选 - 20℃) | 0~60℃ (可选 - 20℃) |
